南宫·NG285V300A/10V300A
电芯能量回馈充放电测试系统【升级版】
南宫·NG285V300A/10V300A电芯能量回馈充放电测试系统是一款由计算机控制的能量回馈式电源测试系统。主要用于高功率高能量二次电池（动力电池、储能电池等）电性能测试，如：电池循环寿命试验，容量测试，直流内阻测试，充放电特性测试，深度放电试验，电池一致性测试，倍率充放电测试等，可实现充放电数据监测一体化。
应用范围
-
动力电池 -
储能电池
产品亮点
高速电流响应
2ms电流响应
深度电压充放电
-10~+10V电压范围
准确还原路况
10ms工况路谱
保障数据安全
24小时全脱机运行
高速电流响应≤2ms
电流响应时间：0~300A实测0.925ms（10%~90%）
充放电切换时间：充电300A~放电300A实测1.903ms（90%~-90%）
充放电切换时间：充电300A~放电300A实测1.903ms（90%~-90%）
-
挑战极限
-10~+10V宽压范围将电池推向其电压边界，评估在极端条件下的性能，确保电池在各种不同应用场景中都能可靠运行 -
支持10ms路谱路谱数据精度＜0.05%F.S.
还原路况实时动态，满足各种实时动态测试 -
高性能中位机
全脱机运行24小时✔ 系统架构中加入高性能中位机，实现设备端边缘计算能力，从而降低通讯回路延迟、提升设备端运算控制实时性和设备稳定性
✔ 搭载NEBTS软件，实现多种复杂运算，最高可全脱机稳定运行24小时，上位机恢复时自动接续 -
全局保护运行无忧✔ 电压/电流/上下限/电网过/欠压/容量上下限保护
✔ 过频/过功率保护
✔ 设备断电续接保护
✔ 通道异常捕获保护
✔ ... ... -
10ms实时记录
捕捉瞬间变化快速感知电池的瞬间波动，精准记录关键数据，防止遗漏重要信息 -

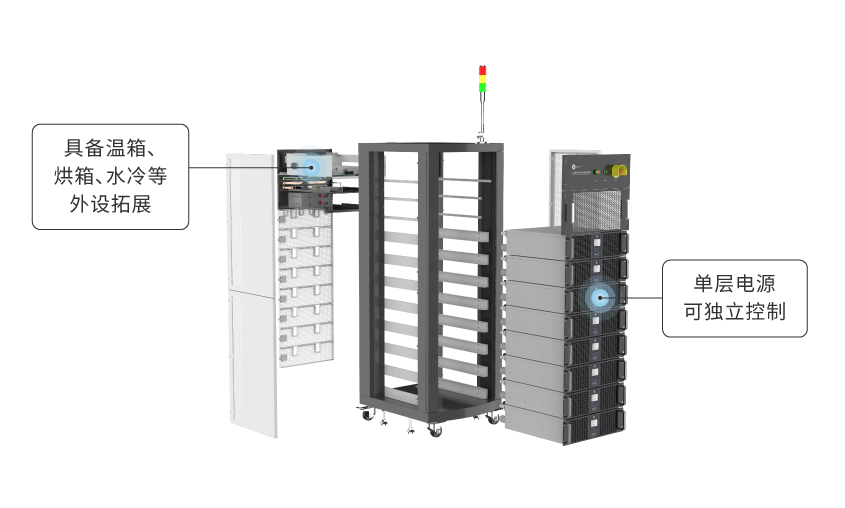

模块化设计
支持多采集扩展从硬件上实现通道之间测试过程完全隔离独立，互不打扰最大支持8层16通道，可实现温箱、烘箱、水冷等外设拓展 -
16通道占地0.42㎡
小身材高效能一样的厂房面积，更高的单位产能
在空间运维实现降本增效
基础参数
-
型号BAT-NEEFLCT-05300-V010
BAT-NEEFLCT-05300-E010(CE版本)
BAT-NEEFLCT-05300-E710(UL版本)
BAT-NED-10300-V002 -
输入电压380VAC±15% / 400VAC±10% / 220VAC±15%
-
充电电压0V~5V/-10V~+10V
-
放电电压0V~5V/-10V~+10V
-
电压精度±0.02%F.S.
-
电流精度±0.03%F.S.
-
充放电模式CC/CV/DC/DV/CP/DCIR/DR/脉冲/激活
-
温度采集支持多路温度采集 范围：-40-120℃；-40-200℃
-
最小记录间隔10ms
-
电流响应时间2ms
-
电流切换时间4ms
-
路谱支持10ms
